钢结构防火涂料作为建筑安全防护的重要材料，其种类划分直接影响施工选择与防火效果。随着建筑技术的进步，防火涂料已发展出多种类型，以适应不同场景的需求。以下从防火机理、使用环境、涂层特性等角度，系统解析钢结构防火涂料的常见种类及其核心特点。
钢结构防火涂料有哪几种类？
一、按防火机理分类
1. 膨胀型防火涂料

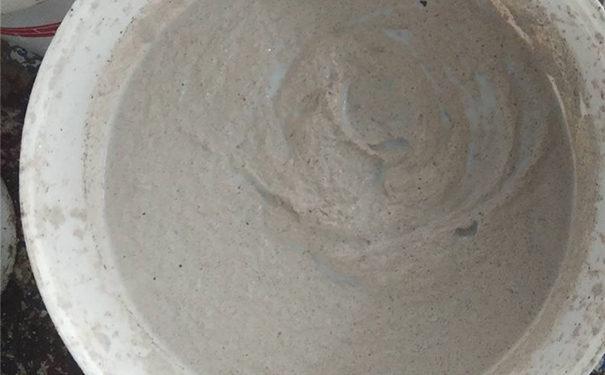

这类涂料在高温下会发生物理化学变化，遇火后迅速膨胀形成蜂窝状炭层，膨胀倍率可达原厚度的数十倍。其核心成分包括聚磷酸铵、季戊四醇等发泡剂，以及丙烯酸树脂或环氧树脂作为基材。膨胀形成的炭层能有效隔绝氧气并降低热传导，耐火极限通常在0.5-3小时之间，适用于商业综合体、机场航站楼等对美观性要求较高的场所。其优势在于涂层轻薄（2-5mm），施工后不影响钢结构外观，但长期暴露在潮湿环境中可能出现炭层粉化问题。
2. 非膨胀型防火涂料

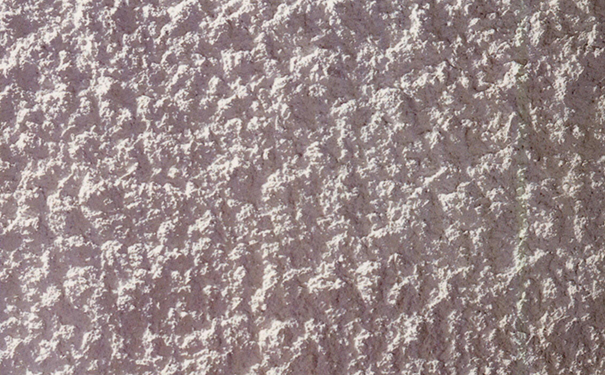

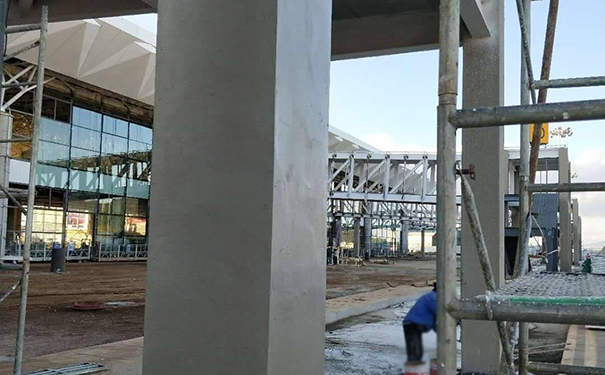

又称厚型防火涂料，主要由蛭石、珍珠岩等无机矿物与硅酸盐水泥复合而成。其防火原理依赖材料本身低导热性（导热系数≤0.1W/m·K），通过构筑致密隔热层延缓钢构件升温。涂层厚度通常在15-50mm，耐火极限可达1-5小时，特别适合炼油厂、电力设施等高温工业环境。这类涂料的优点是耐候性强、使用寿命长（可达20年），但施工后结构自重增加明显，且表面粗糙需要二次装饰处理。
二、按使用环境分类
1. 室内型防火涂料
以水性环氧树脂为主要基料，注重环保性能，挥发性有机物（VOC）含量通常低于80g/L。配方中减少刺激性添加剂，适用于医院、学校等密闭空间。例如某品牌室内涂料通过法国A+认证，甲醛释放量≤0.01mg/m³，可实现涂刷后48小时入住。但这类涂料耐候性较弱，长期暴露在紫外线或高湿度环境中易出现涂层脱落。
2. 室外型防火涂料
采用有机硅改性树脂或氟碳树脂作为成膜物质，添加紫外线吸收剂和疏水剂。例如某工程在滨海体育馆项目中选用的室外型涂料，经历5年盐雾腐蚀测试后仍保持完整防火性能。其耐温差可达-40℃至150℃，特别适合桥梁、户外钢构架等场景。不过这类涂料成本通常比室内型高出30%-50%，且施工时需要严格控制环境湿度。
三、特殊功能型涂料
1. 超薄型防火涂料
通过纳米技术改性树脂基材，将涂层厚度压缩至3mm以内，同时保持2小时耐火极限。某品牌超薄涂料采用二氧化钛包覆的氢氧化镁阻燃剂，成功应用于深圳某超高层建筑的异形钢结构，既满足防火要求，又保留了建筑设计的流线美感。但这类产品对基材表面处理要求极高，需达到Sa2.5级除锈标准。
2. 耐腐蚀防火涂料
专用于化工、海洋等腐蚀环境，在防火体系中集成锌粉、磷酸盐等防腐成分。青岛某石化储罐项目使用的双功能涂料，既通过10mm涂层实现2.5小时耐火，又具备C5-M级防腐等级。此类涂料施工时需要分层涂覆，先完成防腐底漆再施作防火层，工序复杂度较高。
3. 透明防火涂料
采用硅溶胶-凝胶技术，在保持钢结构金属质感的同时提供1小时防火保护。北京某历史建筑改造中，为保护原有钢桁架外观，选用透明度达85%的防火涂层，成功兼顾文物保护与消防安全。但透明涂料的耐火性能相对较弱，且每平方米造价是普通涂料的3-5倍。

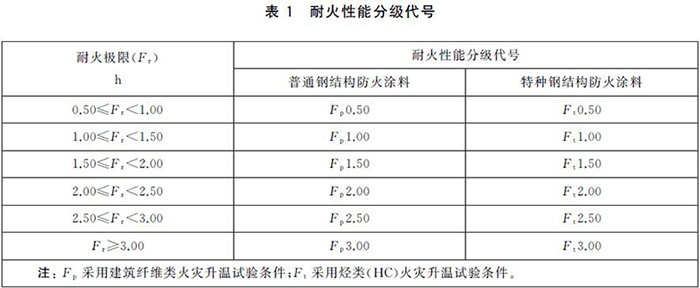

选择防火涂料时需综合考虑多重因素：普通民用建筑可优先选用膨胀型涂料，兼顾效果与经济性；石化、电力等工业场景建议采用非膨胀型涂料；滨海或化工区域应选择耐腐蚀型产品。同时要注意查看消防验收报告，确保产品通过GB 14907-2018标准检测，重点关注粘结强度、耐火极限等核心指标。施工过程中，膨胀型涂料需控制每遍涂刷厚度不超过0.5mm，非膨胀型涂料则要分层涂抹并压实，避免出现空鼓开裂。
现代防火涂料技术正朝着多功能集成方向发展，如某新型光伏电站专用涂料，既满足1.5小时防火要求，又能通过表面涂层提高光伏支架的发电效率。随着材料科学的进步，未来钢结构防火将呈现更精准的场景化解决方案，为建筑安全提供多元化保障。
